Typ KO - Konsolentyp Bügel offen
Typ KO

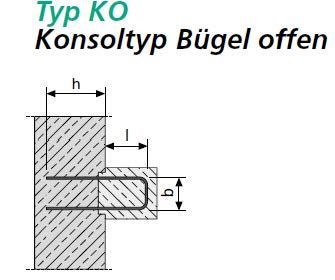

Konsoltyp, Bügel offen.
In Abhängigkeit von e und l werden die im Blech liegenden Bügel konisch gebogen. bei max. Verankerungslänge ist die Bügelspitze 6 ds.
Typ L nur b-Maße 8,11,13, 16, 19 und 21 cm möglich.
Konsoltyp, Bügel offen.
In Abhängigkeit von e und l werden die im Blech liegenden Bügel konisch gebogen. bei max. Verankerungslänge ist die Bügelspitze 6 ds.
Typ L nur b-Maße 8,11,13, 16, 19 und 21 cm möglich.
Technische Daten
Die Werte e, b, h und l sind variabel in Abhängigkeit von Elementbreite, Blechtyp und BSt Ø. Typ L nur b-Maße 8,11,13,16, 19 und 21 cm möglich.
Technische Änderungen vorbehalten. Die Maße wie auch die Kombination der Maximalwerte sind im Einzelfall abzustimmen. Aufgelistet sind Ausführungsbeispiele.
Technische Änderungen vorbehalten. Die Maße wie auch die Kombination der Maximalwerte sind im Einzelfall abzustimmen. Aufgelistet sind Ausführungsbeispiele.
| Elementbreite mm | Blechtyp P | BSt Ø mm | Bügelabstände e in cm | Bügelbreite b in cm | Bügelhöhe h in cm | Verankerungslänge für Elementlänge 83 cm l in cm | Verankerungslänge für Elementlänge 125 cm l in cm |
|---|---|---|---|---|---|---|---|
| 80 | P | 8 | 10 | 7 - 8 | 7 - 8 | ||
| 80 | P | 8 | 15 | 7 - 13 | 7 - 13 | ||
| 80 | P | 8 | 20 | 7 - 18 | 7 - 18 | ||
| 80 | P | 10 | 15 | 10 | 9 - 12 | 9 - 12 | |
| 80 | P | 10 | 20 | 10 | 9 - 17 | 9 - 17 | |
| 110 | P/Q/L | 8 | 10 | 7 - 18 | 7 - 18 | ||
| 110 | P/Q/L | 8 | 15 | 7 - 27 | 7 - 27 | ||
| 110 | P/Q/L | 8 | 20 | 7 - 36 | 7 - 36 | ||
| 110 | P/Q/L | 10 | 10 | 10 | 9 - 12 | 9 - 12 | |
| 110 | P/Q/L | 10 | 15 | 10 | 9 - 18 | 9 - 18 | |
| 110 | P/Q/L | 10 | 20 | 10 | 9 - 24 | 9 - 24 | |
| 110 | P/Q/L | 12 | 15 | 12 | 11 - 12 | 11 - 12 | |
| 110 | P/Q/L | 12 | 20 | 12 | 11 - 17 | 11 - 17 | |
| 140 | P/Q/L | 8 | 10 | 11 | 7 - 32 | 7 - 32 | |
| 140 | P/Q/L | 8 | 15 | 11 | 7 - 41,5 | 7 - 48 | |
| 140 | P/Q/L | 8 | 20 | 11 | 7 - 41,5 | 7 - 62,5 | |
| 140 | P/Q/L | 10 | 10 | 11 | 10 | 9 - 24 | 9 - 24 |
| 140 | P/Q/L | 10 | 15 | 11 | 10 | 9 - 35 | 9 - 35 |
| 140 | P/Q/L | 10 | 20 | 11 | 10 | 9 - 41,5 | 9 - 47 |
| 140 | P/Q/L | 12 | 10 | 11 | 12 | 11 - 14 | 11 - 14 |
| 140 | P/Q/L | 12 | 15 | 11 | 12 | 11 - 21 | 11 - 21 |
| 140 | P/Q/L | 12 | 20 | 11 | 12 | 11 - 28 | 11 - 28 |
| 160 | P/Q/L | 8 | 10 | 13 | 7 - 41 | 7 - 41 | |
| 160 | P/Q/L | 8 | 15 | 13 | 7 - 41,5 | 7 - 61 | |
| 160 | P/Q/L | 8 | 20 | 13 | 7 - 41,5 | 7 - 62,5 | |
| 160 | P/Q/L | 10 | 10 | 13 | 10 | 9 - 31 | 9 - 31 |
| 160 | P/Q/L | 10 | 15 | 13 | 10 | 9 - 41,5 | 9 - 47 |
| 160 | P/Q/L | 10 | 20 | 13 | 10 | 9 - 41,5 | 9 - 62 |
| 160 | P/Q/L | 12 | 10 | 13 | 12 | 11 - 21 | 11 - 21 |
| 160 | P/Q/L | 12 | 15 | 13 | 12 | 11 - 31 | 11 - 31 |
| 160 | P/Q/L | 12 | 20 | 13 | 12 | 11 - 41 | 11 - 41 |
| 190 | P/Q/L | 8 | 10 | 16 | 7 - 41,5 | 7 - 54 | |
| 190 | P/Q/L | 8 | 15 | 16 | 7 - 41,5 | 7 - 62,5 | |
| 190 | P/Q/L | 8 | 20 | 16 | 7 - 51 | 7 - 62,5 | |
| 190 | P/Q/L | 10 | 10 | 16 | 10 | 9 - 41,5 | 9 - 43 |
| 190 | P/Q/L | 10 | 15 | 16 | 10 | 9 - 41,5 | 9 - 62,5 |
| 190 | P/Q/L | 10 | 20 | 16 | 10 | 9 - 41,5 | 9 - 62,5 |
| 190 | P/Q/L | 12 | 10 | 16 | 12 | 11 - 31 | 11 - 31 |
| 190 | P/Q/L | 12 | 15 | 16 | 12 | 11 - 41,5 | 11 - 46 |
| 190 | P/Q/L | 12 | 20 | 16 | 12 | 11 - 41,5 | 11 - 61 |
| 220 | P/Q/L | 8 | 10 | 19 | 7 - 41,5 | 7 - 62,5 | |
| 220 | P/Q/L | 8 | 15 | 19 | 7 - 41,5 | 7 - 62,5 | |
| 220 | P/Q/L | 8 | 20 | 19 | 7 - 41,5 | 7 - 62,5 | |
| 220 | P/Q/L | 10 | 10 | 19 | 10 | 9 - 41,5 | 9 - 51 |
| 220 | P/Q/L | 10 | 15 | 19 | 10 | 9 - 41,5 | 9 - 62,5 |
| 220 | P/Q/L | 10 | 20 | 19 | 10 | 9 - 41,5 | 9 - 62,5 |
| 220 | P/Q/L | 12 | 10 | 19 | 12 | 11 - 38 | 11 - 38 |
| 220 | P/Q/L | 12 | 15 | 19 | 12 | 11 - 41,5 | 11 - 56 |
| 220 | P/Q/L | 12 | 20 | 19 | 12 | 11 - 41,5 | 11 - 62,5 |
| 240 | P/Q/L | 8 | 10 | 21 | 7 - 41,5 | 7 - 62,5 | |
| 240 | P/Q/L | 8 | 15 | 21 | 7 - 41,5 | 7 - 62,5 | |
| 240 | P/Q/L | 8 | 20 | 21 | 7 - 41,5 | 7 - 62,5 | |
| 240 | P/Q/L | 10 | 10 | 21 | 10 | 9 - 41,5 | 9 - 62 |
| 240 | P/Q/L | 10 | 15 | 21 | 10 | 9 - 41,5 | 9 - 62,5 |
| 240 | P/Q/L | 10 | 20 | 21 | 10 | 9 - 41,5 | 9 - 62,5 |
| 240 | P/Q/L | 12 | 10 | 21 | 12 | 11 - 41,5 | 11 - 48 |
| 240 | P/Q/L | 12 | 15 | 21 | 12 | 11 - 41,5 | 11 - 62,5 |
| 240 | P/Q/L | 12 | 20 | 21 | 12 | 11 - 41,5 | 11 - 62,5 |
